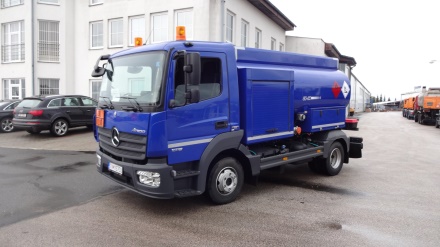

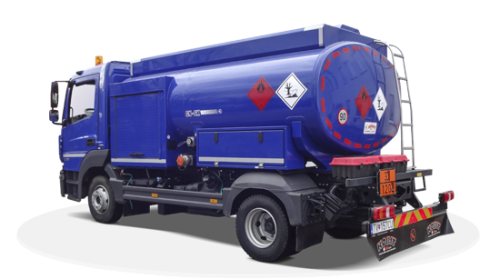

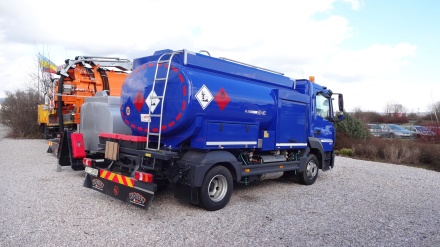

Cisternová nástavba na PHM - CN 6

Použití

Pevná nástavba slouží jako plnič pozemní techniky naftou na stavbách, při doplňování kolejových vozidel, dieselových agregátů a dalších motorických mechanismů.

Poslat poptávku
Zpět do katalogu

Popis výrobku

Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek ADR - kód LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 6,5 tun.

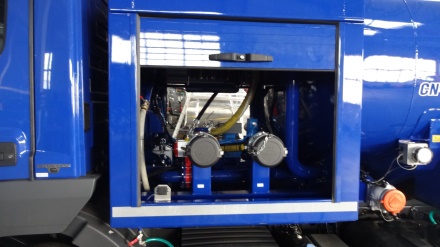

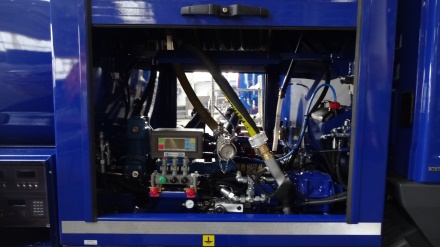

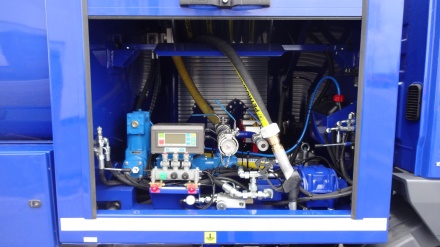

Jednokomorová cisternová nástavba kufrovitého tvaru o celkovém objemu 6 000 l, materiál cisterny - hliníková slitina, ve spodní části cisterny jímka pro montáž patního ventilu, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů. V přední části svarku nádrže (za kabinou podvozku) se nachází technologický prostor pro umístění měřiče, hrubého filtru bubnu s hadicí a pistolí včetně pneumatického panelu pro ovládání celé cisternové nástavby. Technologický prostor je uzavíratelný zamykatelnými roletovými dveřmi po obou stranách cisterny.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 6 000 l / 1 komora / 1 x vlnolam
Materiál nádrže hliníková slitina
Mechanicky přes pružinu, pneumaticky nebo hydraulicky navíjený buben průměr hadice DN 32, délka 15 - 40 m
1 x vývod pro velkovýdej kulový kohout DN 2" s koncovkou MK 2" + víčko
1 x ultramalovýdej kulový kohout DN 1" se suchou spojkou TORO DN 1" pro připojení extra hadice s pistolí DN 1" nebo samostatný buben s hadicí a pistolí DN 1"
Palivové čerpadlo max. jmenovitý průtok do 500 l/ min.
Vrchní plnění přes vrchní plnící otvor se zamykatelným poklopem DN 250 mm
Průtočný měřič mechanické počítadlo nebo elektronická řídící hlava s kompenzací teploty, tiskárnou v kabině vozidla s možností instalace přenosu dat
Sledování okamžitého stavu hladiny v nádrži display v kabině vozidla
