Cisternová nástavba na surovou ropu - CN 20R

Použití

Nástavba slouží pro přepravu surové ropy z vrtných vrtů nebo těžkých olejů (např. transformátorové oleje, apod.) ze stacionárních zásobníků s možností sání z hloubky až 4 m.

Poslat poptávku
Zpět do katalogu

Popis výrobku

Cisterna je jednokomorová kufrovitého profilu svařená z oceli ST 37, obal cisterny je isolovaný tl. 100 mm, vnější plášť je leštěný nerez plech, přepravní objem nádrže je cca 20 000 l. Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek dle normy ADR - kód LGBV - UN 30/1267. Nástavbu lze libovolně montovat na podvozky o užitečné hmotnosti min. 22 tun.

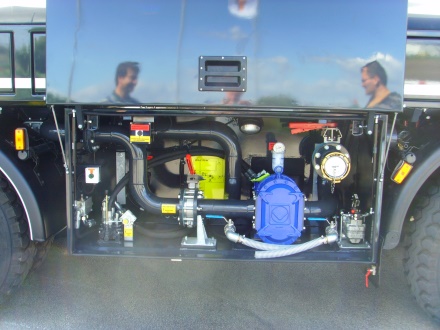

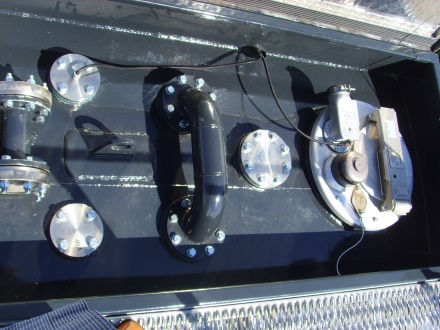

Nádrž je vybavena jedním vlezem s uzamykatelným poklopem, bezpečnostním ventilem a průtržnou membránou. Ve spodní části nádrže je umístěn mechanicky ovládaný nožový ventil. Po stranách nádrže jsou uzamykatelné skříně. Mezi nápravami v samostatné hliníkové skříni se zamykatelnými dveřmi je umístěno rotační čerpadlo ovládané hydraulicky od samostatného hydraulického okruhu poháněného čerpadlem na PTO podvozku.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 20 000 l / 1 komora / 2 x vlnolam
Materiál nádrže ocel ST 37, 100 mm izolace + vnější leštěný nerezový plech
Čerpadlo 1 x rotační čerpadlo o max. jmenovitém průtoku do 60 m3/hod.
obousměrný pohyb pro možnost sání a vypouštění, max. sací hloubka 4 m, výtlačná výška do 3 m
Výdejní koncovka klapkový ventil DN 3" s koncovkou Gossler MK 3" + víčko
Barva nástavby leštěný nerez plech, hrdlo a patky nádrže stříkány libovolným odstínem barev RAL
