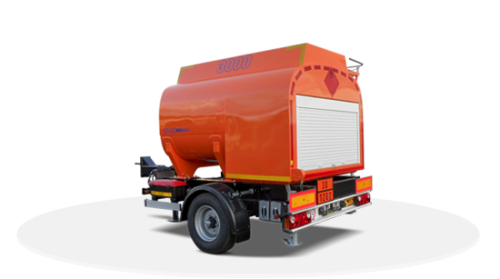

Cisternový přívěs na PHM - CV 3

Použití

Nástavba slouží jako přepravník a plnič pohonných hmot.

Poslat poptávku
Zpět do katalogu

Popis výrobku

Cisternový přívěs odpovídá všem předpisům pro přepravu nebezpečných látek ADR - kód LGBF a je přípojný za libovolná vozidla vybavená přípojným závěsem o min. přípustné hmotnosti 5,5 tun.

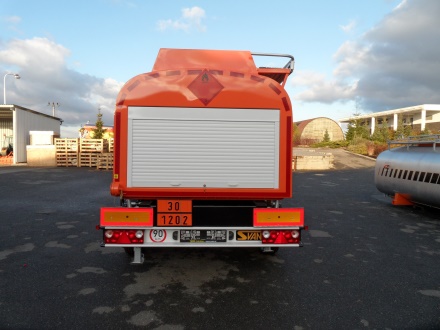

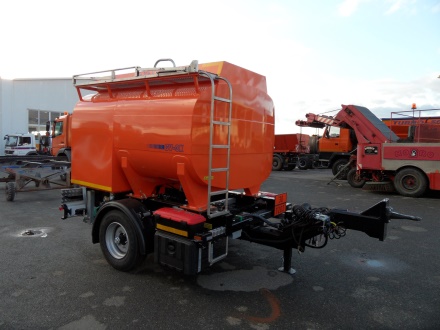

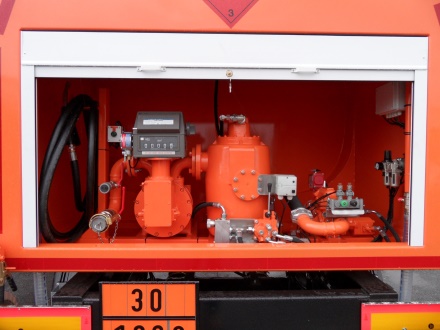

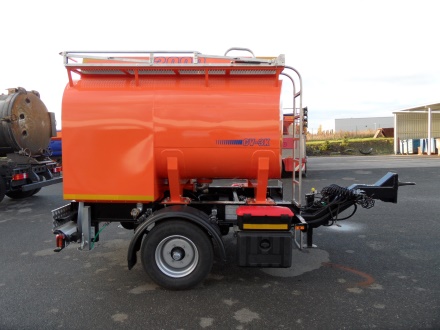

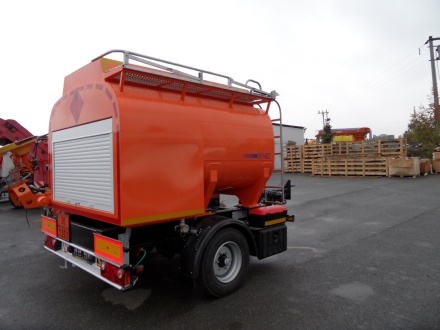

Cisterna je jednokomorová, materiál cisterny - ocel ST 37 nebo hliníková slitina, ve spodní části cisterny jímka pro montáž klapkového ventilu ovládaného pneumaticky, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů. V zadní části svarku nádrže je technologický prostor pro umístění elektricky hnaného čerpadla s možností instalace elektrocentrály nebo diesel pohonu s čerpadlem, měřiče s navíjecím bubnem a hadicí včetně pistole a plnícího potrubí z externího zdroje. Technologický prostor je s uzamykatelnými roletovými dveřmi. Kompletní cisterna je lakována jedním nátěrem barvy RAL podle přání zákazníka.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 3 500 l / 1 komora / 1 x vlnolam
Materiál nádrže ocel ST 37 nebo hliníková slitina H 5182
Mechanicky navíjený buben pomocí zkrutné pružiny s hadicí průměr hadice DN 32, délka 15 m, pistole DN 32 mm s automatickým vypínáním (průtok do 120 l/min.)
1 x vstupní plnící otvor kulový kohout DN 3" s koncovkou MK 3" + víčko
Palivové čerpadlo poháněné elektricky max. jmenovitý průtok do 150 l/min., max. napětí 230 V (15 m kabel se zásuvkou), za příplatek elektrocentrála nebo diesel motor s čerpadlem
Průtočný měřič rozsah průtoku 15 - 150 l/min., display + pulzér + kompletní jednotka FDS 1
Plovákový senzor na sledování okamžitého stavu hladiny v nádrži měrná elektronická tyč + display v technologickém prostoru
Podvozek jednonápravový o max. nosnosti 5,5 tuny, dvouokruhové brzdy, ABS (EBS), elektroinstalace ADR AT, na voji mechanicky zdvihaná odstavná noha
