Plnič letadel a vrtulníků - CN 12 KN PL

Použití

Nástavba slouží jako kontejnerový plnič letadel a vrtulníků JET A1 otevřeným způsobem, tj. přes výdejní pistoli.

Poslat poptávku
Zpět do katalogu

Popis výrobku

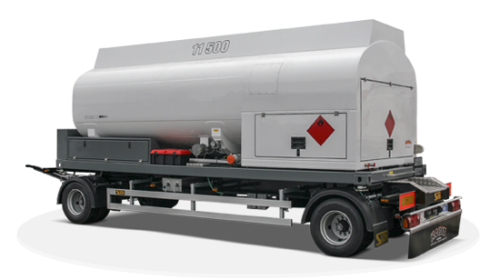

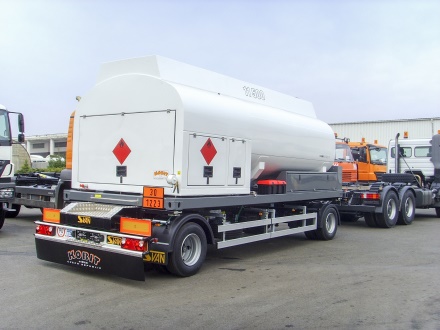

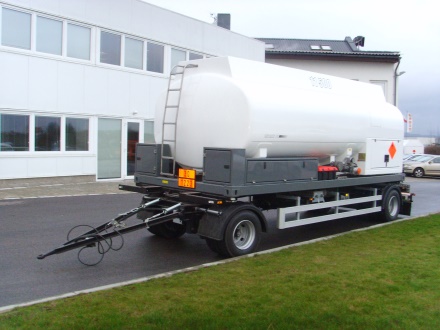

Kontejnerový plnič letadel a vrtulníků odpovídá všem předpisům pro přepravu nebezpečných látek ADR - kód LGBF a umožňuje přepravu na přívěsu s rohovými úchyty TWIST LOCK odpovídající normě ISO 20 stop o min. užitečné nosnosti 12 tun (celková hmotnost přívěsu 18 tun).

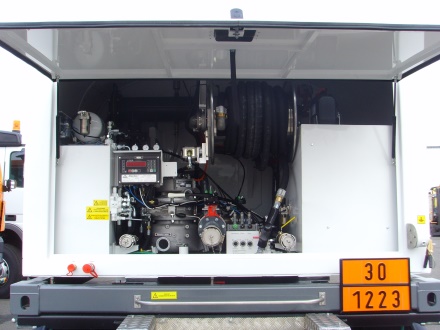

Cisterna je jednokomorové konstrukce o celkovém objemu 12 000 l, uvnitř nádrže je 1 x vlnolam, materiál cisterny - hliníková slitina H 5182, ve spodní části cisterny jímka pro montáž patního ventilu, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů, v zadní části svarku nádrže je technologický prostor pro umístění měřiče, 1 x Filterwaterseparator HV - 1422 s 1 x FO-629A3 vložkou, bubnu s hadicí a pistolí včetně pneumatického panelu pro ovládání celé cisternové nástavby. Na pravé straně technologického prostoru je samostatný hermeticky uzavřený prostor pro elektrické připojení celého kontejneru včetně elektrohydraulického agregátu pro hydraulický pohon celého kontejneru. Elektrické připojení je řešeno ze sítě o příkonu min. 6 kW při napětí 400 V. Technologický prostor je uzavíratelný zamykatelnými roletovými dveřmi nebo celistvými dveřmi zvedanými na plynové vzpěry.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 12 000 l / 1 komora / 1 x vlnolam
Materiál nádrže hliníková slitina H 5182
Hydraulicky navíjený buben s hadicí průměr hadice DN 38, délka 25 m + pistole DN 1 1/2" (výdej do 180 l/min.)
Palivové čerpadlo poháněné hydraulicky max. jmenovitý průtok do 500 l/min.
Spodní plnění koncovka dle norem DDC - DN 3" (male), 1 x API DN 4" s VOC systémem
Průtočný měřič s mechanickým počítadlem a pulzérem počítadlo Veeder Root a display s kompenzací teploty na 15 °C + elektronická tiskárna v kabině řidiče, možnost připojení na odemykání cisterny pomocí čipových karet včetně přenosu dat pomocí GSM brány
Filtrace 1 x Filterwaterseparator HV - 1422 s 1 x FO-629A3 vložkou včetně odkalení a odběr vzorků
Elektromagnetická plováková tyč okamžité sledování naplnění paliva v nádrži včetně automatického uzavření klapkového ventilu při plnění přes externí nádrž

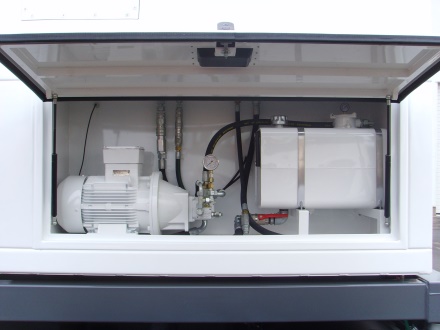

Pohon - elektricko-hydraulický kabel délky 20 m se zásuvkou na 400 V - 32A, hydraulický agregát s hydraulickým čerpadlem a samostatným hydraulickým obvodem na kompletní pohon a řízení celého kontejneru
Barva dle přání
Požadované parametry vleku točnicový nebo tandemový přívěs o celkové hmotnosti 18 tun, rohové prvky TWIST LOCK dle normy ISO 20 stop, přípojná oka 50 (40) mm provedení ADR FL
