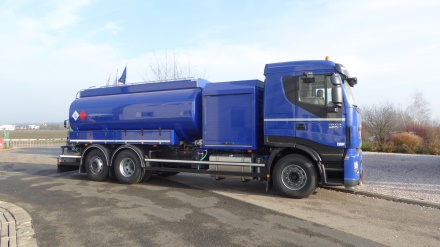

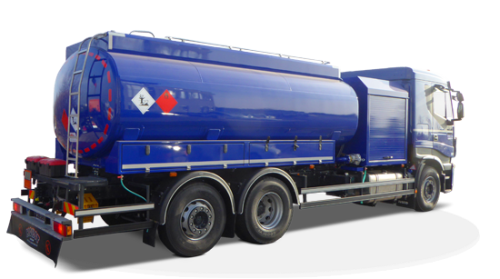

Plnič letadel a vrtulníků - CN 16K PL

Použití

Cisternová nástavba slouží jako mobilní plnič letadel a vrtulníků JET A1 otevřeným způsobem, tj. přes výdejní pistoli, a zároveň je možné cisternovou nástavbu použít jako přepravník paliva do jiných stacionárních zásobníků na letištích, nebo pro doplňování paliva do dalších plničů letecké techniky.

Poslat poptávku
Zpět do katalogu

Popis výrobku

Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek ADR - kód LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 17 tun.

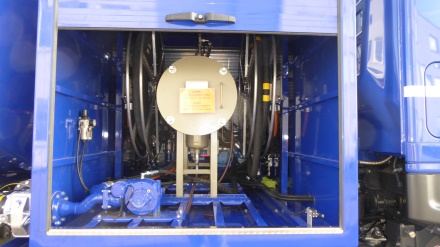

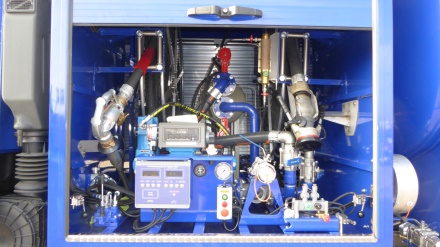

Cisterna je jednokomorové konstrukce se dvěma vlnolamy o celkovém objemu 16 500 l, materiál cisterny - hliníková slitina H 5182, ve spodní části cisterny jímka pro montáž patního ventilu, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů. V přední části se nachází samostatná technologická skříň pro umístění měřiče,1 x Filterwaterseparatoru HV - 1422, 1 x dvouzávitový buben s hadicí a pistolí včetně pneumatického panelu pro ovládání celé cisternové nástavby a 1 x jednozávitový buben s hadicí DN 65 - délky až 15 m, koncovka DDC 3" (female). Technologická skříň je uzavíratelná zamykatelnými roletovými dveřmi po obou stranách.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 16 500 l / 1 komora / 2 x vlnolam
Materiál nádrže hliníková slitina H 5182
Pneumaticky navíjený dvouřadý buben s hadicí vnitřní průměr hadice DN 38 vn. průměr, délka 25 m + pistole DN 11/2" (výdej do 200 l/min.)
Palivové čerpadlo poháněné hydraulicky max. jmenovitý průtok do 500 l/min.
Spodní plnění koncovka dle norem DDCouplings - DN 3" (male), 1 x API DN 4" s VOC systémem
Velkovýdej pneumaticky ovládané jedno-závitové kolo včetně jeho brzdění s hadicí (vnitřní průměr 50x7 mm síla stěny) o délce až 15 metrů a s koncovkou DDC 3" (female)
Průtočný měřič s mechanickým počítadlem a impulzérem počítadlo Veeder Root a display s kompenzací teploty na 15 °C + elektronická tiskárna v kabině řidiče, možnost připojení na odemykání cisterny pomocí čipových karet včetně přenosu dat pomocí GSM brány
Filterwaterseparator HV - 1422 s 1 x FO-629A3 vložkou odpovídající normě IATA/JIG
Elektromagnetická plováková tyč okamžité sledování naplnění paliva v nádrži včetně automatického uzavření klapkového ventilu při plnění přes externí nádrž
Barva dle přání
