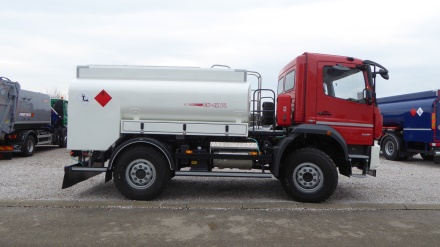

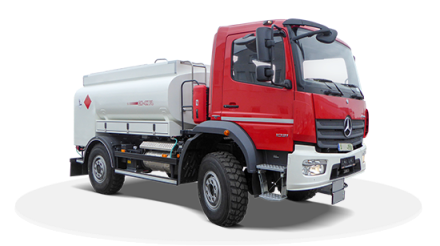

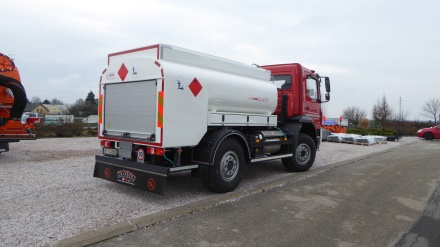

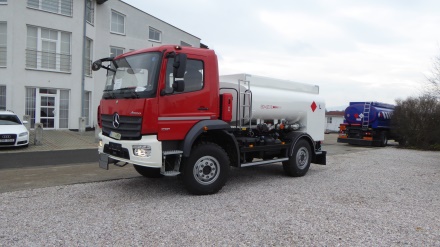

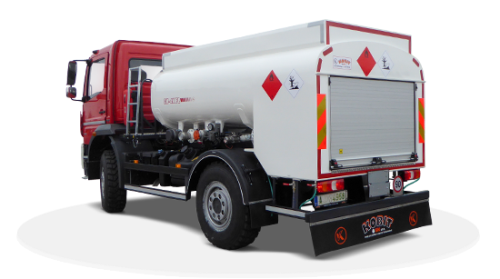

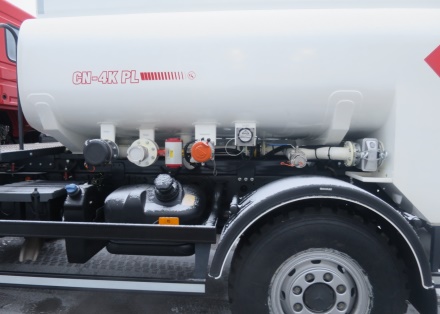

Plnič letadel a vrtulníků - CN 4K PL

Použití

Cisternová nástavba slouží jako mobilní plnič letadel a vrtulníků JET A1 otevřeným způsobem, tj. přes výdejní pistoli.

Poslat poptávku
Zpět do katalogu

Popis výrobku

Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek ADR- kód LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 5,5 tun.

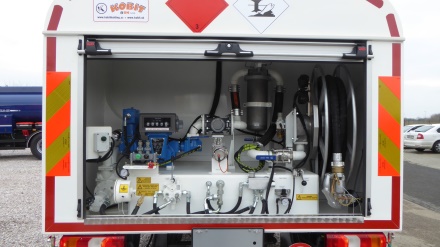

Cisterna je jednokomorové konstrukce o celkovém objemu 4 000 l, uvnitř nádrže je 1 x vlnolam, materiál cisterny - nerez ocel AISI 304 ( za příplatek hliníková slitina H 5182), ve spodní části cisterny jímka pro montáž patního ventilu, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů, v zadní části cisterny je technologický prostor pro umístění měřiče,1 x mikrofiltru Parker VF – 61C, vložka: 1 x FO-614PLF5 , dvouzávitový buben s hadicí a pistolí včetně pneumatického panelu pro ovládání celé cisternové nástavby. Technologický prostor je uzaváratelný zamykatelnými roletovými dveřmi po obou stranách cisterny.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 4 000 l / 1 komora / 1 x vlnolam
Materiál nádrže nerezová ocel AISI 304 ( za příplatek - hliníková slitina H 5182 )
Pneumaticky navíjený dvou řadý buben s hadicí průměr hadice DN 38, délka 25 m + pistole DN 11/2" ( výdej do 180 l/min.)
Palivové čerpadlo poháněné hydraulicky max. jmenovitý průtok do 500 l/min.
Spodní plnění koncovka dle norem DDC - DN 3"(male), 1 x API DN 4" s VOC systémem
Průtočný měřič s mechanickým počítadlem počítadlo Veeder Root ( za příplatek - display s kompenzací teploty na 15°C + elektronická tiskárna v kabině řidiče, možnost připojení na odemykání cisterny pomocí čipových karet včetně přenosu dat pomocí GSM brány )
Filtrace  1 x Mikrofilter VF – 61C, s vložkou : 1 x FO-614PLF5 včetně odkalení a odběr vzorků
Elektromagnetická plováková tyč okamžité sledování naplnění paliva v nádrži, zvuková signalizace při naplnění 92% nádrže včetně automatického uzavření klapkového ventilu na 95% celkového objemu při plnění z externího zdroje
Požadované užitečné zatížení na podvozek min. 5 200 kg ( celková hmotnost cca 10 - 11 tun)
Barva dle přání
